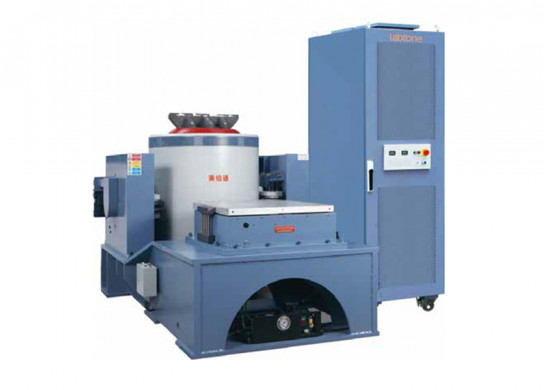

Вибросистема EV470 с вибростендом A70F45 — 70 кН, 1-2500 Гц

Производитель: Labtone

Номин. толкающее усилие (Синус/ШСВ), Н: 70000

Диапазон рабочих частот, Гц: 1-2500

Масса арматуры, кг: 70

Цена по запросу

Описание

Флагман линейки: EV470 развивает 70 000 Н, ход 100 мм и ускорение 100 g в диапазоне 1–2 500 Гц. Арматура Ø 450 мм рассчитана на 500 кг; модель закрывает испытания самых тяжёлых профилей испытаний без перехода на водяное охлаждение. Если нужна менее мощная система, обратите внимание на EV460.

Характеристики

Номин. толкающее усилие (Синус/ШСВ), Н: 70000

Диапазон рабочих частот, Гц: 1-2500

Масса арматуры, кг: 70

Диаметр арматуры, мм: 450

Масса стенда, кг: 7500

Максимальное перемещение (пик-пик), мм: 100

Максимальное ускорение (без нагрузки), g: 100

Максимальная скорость, м/с: 2.0

Максимальная статическая нагрузка, кг: 500

Габариты вибростенда: 1650x1150x1300

Наименование усилителя: LA70K

Масса усилителя, кг: 660

Габариты усилителя: 910x620x2000

Наименование вентилятора охлаждения: B223S

Мощность вентилятора охлаждения, кВт: -

Габариты вентилятора охлаждения, мм: 1000x1370x2270

Масса вентилятора охлаждения, кг: 420

Характеристики электропитания: AC 380V±10% 50Hz

Ориентировочное энергопотребление, кВт: 115

Наименование вибросистемы: EV470

Наименование вибростенда: A70F45

Номин. толкающее усилие, кгс: 17000

Номин. толкающее усилие (Удар), Н: 140000

Виды испытаний

Синусоидальная вибрация с постоянной частотой или развёрткой частоты (Sine)
Поиск и удержание резонанса (RSTD)
Случайная широкополосная вибрация (ШСВ) с контролируемой формой спектра (Random)
Наложение синусоидальных вибраций на ШСВ (Sine-on-Random)
Наложение узкополосных случайных вибраций на ШСВ (Random-on-Random)
Наложение синусоидальных вибраций на синусоидальную вибрацию (Sine-on-Sine)
Наложение синусоидальных вибраций и ШСВ на ШСВ (Sine-and-Random-on-Random)
Классический удар (Shock)
Виброудар
Имитация стрелково-пушечного воздействия
Синтезированный импульс с заданным спектром ударного отклика (SRS)
Задаваемый пользователем импульс (TTH)
Режим воспроизведения полевых (записанных) данных (FDR)
Спектр усталостного повреждения (FDS)
Контроль эксцесса (Kurtosis)
Устранение нежелательных резонансов (Notching)
