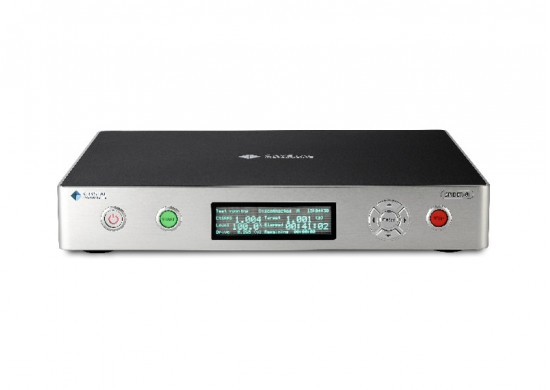

Система управления виброиспытаниями Spider-81 — масштабируемая платформа до 512 каналов

Выходные каналы: 4

Цифровые выходы: 8

Входные каналы: 4, 6 или 8

Цена по запросу

Описание

Возможность расширения до 512 каналов в одной системе
Входы по напряжению/заряду/lСР(IЕРЕ)/TEDS
2х24 бит АЦП на каждый вход
Возможность работы в режиме BlackBox (без подключения ПК)
Экран для отображения параметров работы
№ 70336-18 в Государственный реестр средств измерений

Spider-81 является флагманской моделью системы управления виброиспытаниями. Это модульная распределенная, масштабируемая система 4 поколения. Каждый модуль системы управления виброиспытаниями Spider-81 имеет 8 аналоговых входных каналов и 4 аналоговых выходных канала. Для специализированных измерений могут использоваться восемь пар каналов цифрового ввода и вывода.

Spider-81 оснащен ярким ЖК-экраном, размещенным на передней панели. На нем отображается информация о состоянии испытания.

Протокол Ethernet используется в Spider-81 не только для передачи данных, благодаря ему реализуется синхронизированное по времени подключение IEEE 1588v2. Такая технология позволяет размещать входные модули на большом расстоянии (до 100 м) при соединении их с использованием только Ethernet (без необходимости специального кабеля синхронизации). Модули Spider-81 и промышленный Ethernet-коммутатор Spider-HUB могут использоваться для расширения количества входных каналов контроллера Spider-81 до 512.

Модули Spider имеют встроенную карту памяти объемом 4 ГБ, предназначенную для хранения данных и алгоритмов проведения испытаний. При необходимости регистрации больших объемов данных используется Spider-NAS (Network Attached Storage), оснащенный твердотельным жестким диском, размещённым в съемном корпусе SATA. Один модуль Spider-NAS обеспечивает регистрацию сигналов и спектров, поступающих от восьми модулей Spider с частотой 102.4 кГц по каждому каналу. Высочайшая скорость передачи данных позволяет использовать максимальные частоты дискретизации для каждого входного каскада.

Режимы управления и программные функции:

Широкополосная случайная вибрация
Наложение синусоидальной вибрации на случайную
Наложение случайной вибрации на случайную
Cинусоидальная вибрация
Поиск и удержание резонанса
Мульти-синус
Синусоидальный осциллятор
Классический удар
Переходные временные процессы
Синтез и управление спектром ударного отклика
Кратковременное широкополосное воздействие
Испытания по исследованию сейсмостойкости
Воспроизведение временного сигнала
Испытание турбинных лопаток на усталость

Характеристики

Выходные каналы: 4

Цифровые выходы: 8

Входные каналы: 4, 6 или 8

Частотный диапазон, кГц: 46

Динамический диапазон, дБ: 160

Встроенная флэш память, Гб: 4

Интервал между поверками: 3 года

Цифровые входы: 8

Виды испытаний

Синусоидальная вибрация с постоянной частотой или развёрткой частоты (Sine)
Поиск и удержание резонанса (RSTD)
Случайная широкополосная вибрация (ШСВ) с контролируемой формой спектра (Random)
Наложение синусоидальных вибраций на ШСВ (Sine-on-Random)
Наложение узкополосных случайных вибраций на ШСВ (Random-on-Random)
Наложение синусоидальных вибраций на синусоидальную вибрацию (Sine-on-Sine)
Наложение синусоидальных вибраций и ШСВ на ШСВ (Sine-and-Random-on-Random)
Классический удар (Shock)
Виброудар
Имитация стрелково-пушечного воздействия
Синтезированный импульс с заданным спектром ударного отклика (SRS)
Задаваемый пользователем импульс (TTH)
Режим воспроизведения полевых (записанных) данных (FDR)
Спектр усталостного повреждения (FDS)
Контроль эксцесса (Kurtosis)
Устранение нежелательных резонансов (Notching)
Постобработка сигналов
Автоматизированный частотный контроль
Первичная и периодическая аттестация вибрационных и ударных стендов
