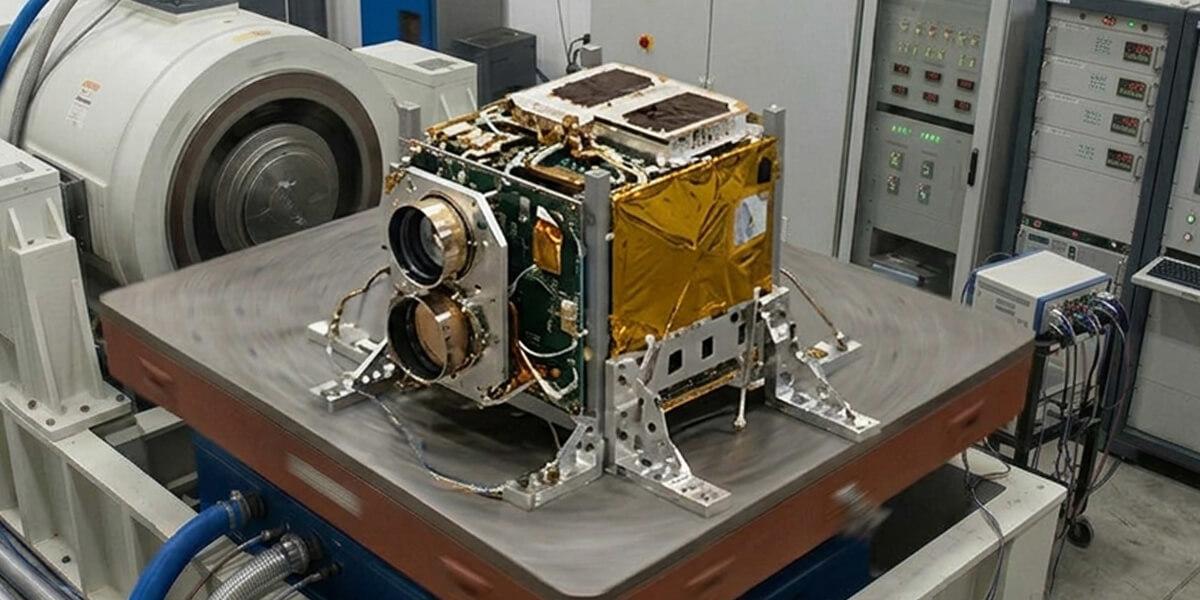

Вибростенды для спутников: подбор испытательной системы под космический проект

Для спутников, спутниковых модулей и космической аппаратуры виброиспытания — обязательная часть подтверждения прочности, жёсткости и работоспособности изделия перед запуском. На этапе выведения на орбиту конструкция проходит через синусоидальные, случайные и ударные воздействия, поэтому испытательная система должна не просто создавать вибрацию, а воспроизводить реальные режимы пуска и давать достоверный отклик по изделию, оснастке и точкам контроля.

Для предприятий ракетно-космической отрасли, НИИ и испытательных центров это означает простую вещь: при закупке важен не отдельный вибростенд, а согласованный испытательный комплекс. Он должен закрывать диапазон задач — от проверки электронных блоков и датчиков до испытаний приборных отсеков, полезной нагрузки, антенных узлов, панелей и тяжёлых сборок с переходными плитами и специальной оснасткой.

В каталоге КИРАНА ГРУПП представлены вибростенды для испытаний, скользящие столы, контроллеры и комплектующие для построения испытательных систем под конкретные режимы и изделия.

Какие задачи должна закрывать система для космической аппаратуры

В проектах космической тематики обычно требуется не один режим испытаний, а набор сценариев: поиск резонансных зон, синусоидальные и random-профили, ударные воздействия, испытания по нескольким осям, протоколирование откликов и защита изделия от перегрузки. Поэтому стенд подбирают по совокупности параметров: усилие, частотный диапазон, ход, допустимая масса с оснасткой, площадь крепления, горизонтальная конфигурация, число каналов управления и обратной связи.

Частая ошибка на этом этапе — выбор установки только по массе изделия. Для спутниковой аппаратуры этого недостаточно. В реальной закупке нужно учитывать массу вместе с переходными плитами, центр тяжести, габариты, жёсткость крепления, пространственную компоновку, требования к поперечным осям и ограничения по откликам.

Какие решения КИРАНА ГРУПП подходят под разные уровни задач

Линейка КИРАНА ГРУПП позволяет выстроить решение по нарастающей — от лабораторных задач компонентного уровня до тяжёлых вибросистем для длительных программ. Это удобно, когда в одном проекте нужно закрыть несколько уровней изделий: сначала отработать электронику и приборные блоки, затем перейти к более тяжёлым модулям и полной испытательной конфигурации.

1. Компонентный уровень: лабораторные и ранние этапы проекта

Для проверки небольших электронных сборок, датчиков, плат, кабельных узлов и модулей малых спутников рационально использовать компактные настольные вибростенды серий LT и ET. По каталогу КИРАНА ГРУПП этот класс закрывает диапазон примерно от 20 Н до 1000 Н и подходит для лабораторий, КБ и участков, где важны компактность, скорость переналадки и регулярная работа с небольшими образцами.

2. Подсборки и приборные модули

Когда объект испытаний переходит в класс более тяжёлых подсборок, логично смотреть на воздушные электродинамические системы. В линейке КИРАНА ГРУПП это, например, EV203 и EV207. Первая система развивает 3 кН, вторая — 7 кН; обе рассчитаны на синусоидальные, случайные и ударные режимы и подходят для электроники, приборных блоков, телеметрии и других корпусированных модулей.

3. Крупные узлы, полезная нагрузка и тяжёлая оснастка

Для более крупных спутниковых узлов и тяжёлых сборок актуальны системы следующего класса — EV250 и EV370. Это решения для приборных отсеков, полезной нагрузки, рамных конструкций, антенных узлов и изделий со значительной переходной плитой. По каталогу компании они относятся к классу 50–70 кН.

4. Длительные программы и верхний диапазон нагрузок

Если проект предполагает интенсивную эксплуатацию, длительные циклы или работу с крупногабаритными объектами, логично рассматривать вибросистемы серии EVW с водяным охлаждением. На сайте КИРАНА ГРУПП эта линейка заявлена с усилием до 350 кН и ориентирована на тяжёлые конструкции, высокую тепловую нагрузку и длительные программы.

5. Горизонтальные оси и полноценная конфигурация испытаний

Для космической аппаратуры часто критичны не только вертикальные, но и поперечные нагрузки. Поэтому в серьёзных проектах закупают не только шейкер, но и скользящие горизонтальные столы. Они нужны для испытаний по горизонтальным осям и позволяют корректно отрабатывать пространственную динамику изделий, панелей, электронных контейнеров и других сборок со сложной компоновкой.

6. Управление, измерение и безопасность испытаний

Для космической тематики важна не только механическая часть, но и качество управления испытанием. В каталоге КИРАНА ГРУПП доступны Spider-81 и ZET 028. Spider-81 интересен масштабируемостью, а ZET 028 — как практичное решение там, где достаточно восьми каналов обратной связи и двух каналов управления. Именно контроллер определяет точность воспроизведения профиля, протоколирование и защиту дорогостоящего изделия во время теста.

Что обычно закупают вместе с вибростендом

Для спутниковых проектов в коммерческом предложении обычно рассматривают не только сам вибростенд, но и усилитель мощности, систему охлаждения, контроллер, датчики обратной связи, горизонтальный стол, виброизоляцию, монтажные плиты и оснастку. Такой подход снимает типичную проблему поэтапной закупки, когда после поставки выясняется, что для реальной программы испытаний не хватает площади стола, каналов измерения, нужного класса усилителя или полноценной конфигурации по горизонтальным осям.

Со стороны поставщика здесь важна не только поставка оборудования, но и запуск комплекса в работу. У КИРАНА ГРУПП отдельно представлены услуги по пусконаладке, обучению персонала и организации первичной аттестации, что особенно важно для новых или модернизируемых испытательных участков.

Что стоит указать в запросе на коммерческое предложение

• массу изделия вместе с оснасткой, переходными плитами и крепёжной схемой;
• габариты, центр тяжести и ориентацию изделия на стенде;
• необходимые режимы: синусоидальная вибрация, случайная вибрация, ударные и переходные воздействия;
• рабочий частотный диапазон, требуемые ускорения и перемещения;
• количество осей и необходимость горизонтального стола;
• число измерительных и управляющих каналов;
• ограничения по откликам, датчикам и контрольным точкам;
• требования к монтажу, пусконаладке, обучению и первичной аттестации.

Вывод

Вибростенды для спутников — это категория решений, где ошибка подбора стоит дорого. Здесь важно сразу закладывать не отдельную установку, а рабочую конфигурацию под конкретную программу испытаний: с нужным усилием, диапазоном частот, оснасткой, горизонтальными осями, системой управления и понятным составом поставки.

КИРАНА ГРУПП закрывает этот диапазон задач по нарастающей: от настольных LT и ET для компонентного уровня до воздушных систем EV203, EV207, EV250, EV370 и тяжёлых решений серии EVW; дополнительно конфигурация усиливается скользящими столами и контроллерами Spider-81 или ZET 028. Если у вас стоит задача оснастить новый участок, модернизировать действующую лабораторию или подобрать систему под конкретное ТЗ, рационально запрашивать сразу комплексное решение под изделие, методику и режимы испытаний.

Чтобы подготовить предварительный подбор, направьте массу и габариты изделия, предполагаемые режимы испытаний, требования по осям, частотному диапазону и составу поставки. Специалисты КИРАНА ГРУПП помогут определить подходящий класс вибростенда, необходимость горизонтального стола, контроллера, оснастки и дополнительных услуг по запуску комплекса.
