Вибросистема EV207 с вибростендом A07S23 — 7 кН, 1-4000 Гц

Производитель: Labtone

Номин. толкающее усилие (Синус/ШСВ), Н: 7000

Диапазон рабочих частот, Гц: 1-4000

Масса арматуры, кг: 7

Цена по запросу

Описание

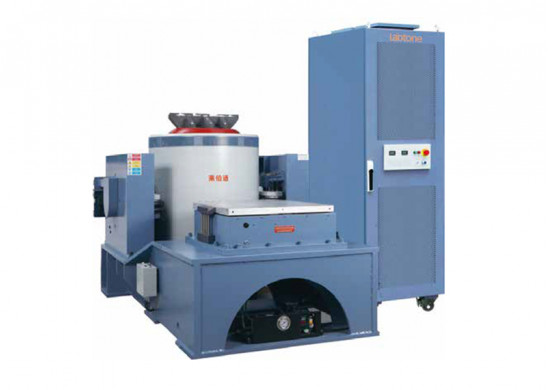

EV207 обеспечивает 7 000 Н при ходе 51 мм, ускорении 100 g и частотах 1 – 4 000 Гц. Арматура Ø 230 мм рассчитана на 300 кг, поэтому стенд востребован для испытаний аккумуляторов, инверторов и промышленных модулей. Если нужна менее мощная система, обратите внимание на EV203; для большего выталкивающего усилия — EV211.

Основные области применения EV207:

испытания аккумуляторов, инверторов и промышленных модулей;
имитация стрелково-пушечного воздействия для оборонной промышленности;
контроль качества изделий с выявлением слабых мест конструкции;
оснащение заводских лабораторий, центров тестирования и участков промышленной диагностики.

Стенд соответствует международным и национальным стандартам виброиспытаний: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и другим. Это делает EV207 универсальным решением для предприятий, работающих на глобальных рынках.

Этапы проведения виброиспытаний на EV207:

Установка оборудования или образца в эксплуатационное положение.
Приведение изделия в работоспособное состояние.
Воздействие вибрации поочерёдно в трёх взаимно перпендикулярных направлениях (или в одном наиболее критичном).
Плавное изменение частоты в заданном диапазоне (от низшей к высшей и обратно) со скоростью 1–2 октавы в минуту.
Оценка работоспособности изделия в условиях вибрации в соответствии с техническими требованиями.
Протоколирование и документирование результатов.

Благодаря сочетанию мощности и универсальности, вибростенд EV207 Labtone востребован в автомобильной, аэрокосмической, оборонной и электронной промышленности.

Характеристики

Номин. толкающее усилие (Синус/ШСВ), Н: 7000

Диапазон рабочих частот, Гц: 1-4000

Масса арматуры, кг: 7

Диаметр арматуры, мм: 230

Масса стенда, кг: 920

Максимальное перемещение (пик-пик), мм: 51

Максимальное ускорение (без нагрузки), g: 100

Максимальная скорость, м/с: 2.0

Максимальная статическая нагрузка, кг: 300

Габариты вибростенда: 920x740x780

Наименование усилителя: SA07K

Масса усилителя, кг: 390

Габариты усилителя: 910x610x1150

Наименование вентилятора охлаждения: B402S

Мощность вентилятора охлаждения, кВт: 4

Габариты вентилятора охлаждения, мм: 760x600x1350

Масса вентилятора охлаждения, кг: 130

Характеристики электропитания: 3 фазы, 380В±10% 50Гц

Ориентировочное энергопотребление, кВт: 17

Наименование вибросистемы: EV207

Наименование вибростенда: A07S23

Номин. толкающее усилие, кгс: 700

Номин. толкающее усилие (Удар), Н: 14000

Виды испытаний

Синусоидальная вибрация с постоянной частотой или развёрткой частоты (Sine)
Поиск и удержание резонанса (RSTD)
Случайная широкополосная вибрация (ШСВ) с контролируемой формой спектра (Random)
Наложение синусоидальных вибраций на ШСВ (Sine-on-Random)
Наложение узкополосных случайных вибраций на ШСВ (Random-on-Random)
Наложение синусоидальных вибраций на синусоидальную вибрацию (Sine-on-Sine)
Наложение синусоидальных вибраций и ШСВ на ШСВ (Sine-and-Random-on-Random)
Классический удар (Shock)
Виброудар
Имитация стрелково-пушечного воздействия
Синтезированный импульс с заданным спектром ударного отклика (SRS)
Задаваемый пользователем импульс (TTH)
Режим воспроизведения полевых (записанных) данных (FDR)
Спектр усталостного повреждения (FDS)
Контроль эксцесса (Kurtosis)
Устранение нежелательных резонансов (Notching)
