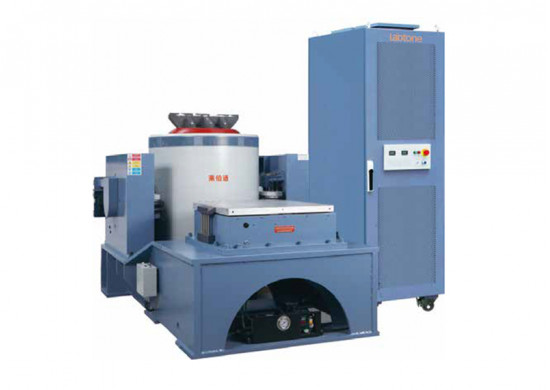

Вибросистема EV101 с вибростендом A01S12 — 1 кН, 1-6000 Гц

Производитель: Labtone

Номин. толкающее усилие (Синус/ШСВ), Н: 1000

Диапазон рабочих частот, Гц: 1-6000

Масса арматуры, кг: 1.5

Цена по запросу

Описание

Вибростенд EV101 (1–6 000 Гц) выдаёт 1 000 Н при ходе 25 мм и ускорении 60 g. Арматура Ø 120 мм рассчитана на 50 кг, что делает модель универсальной для входного контроля и R&D-испытаний мелкой электроники. Если нужна менее мощная система, обратите внимание на EV1005; для большего выталкивающего усилия — EV203.

Области применения вибростенда EV101 Labtone

Вибросистема EV101 Labtone используется не только для тестирования электронных изделий, но и в более широком спектре задач:

Научные исследования – стенд позволяет воспроизводить различные вибрационные нагрузки, моделируя реальные условия эксплуатации оборудования.
Опытно-конструкторские работы (ОКР) – применяется при разработке узлов и компонентов для автомобильной, аэрокосмической и оборонной промышленности.
Транспортные испытания – имитация дорожных условий при перевозке продукции помогает повысить надежность упаковки и готовых изделий.

Ключевые особенности EV101:

поддержка синусоидальной и случайной вибрации, классического удара, виброудара, а также режимов поиска и удержания резонанса;
работа без необходимости установки отдельного фундамента;
пневматические виброизоляторы, уменьшающие вибрационную нагрузку на здание и конструкцию;
система самодиагностики с функцией аварийной остановки;
возможность подключения горизонтальной и вертикальных расширительных платформ для проведения испытаний по трем осям.

Благодаря таким характеристикам вибростенд EV101 Labtone подходит как для научно-исследовательских и опытно-конструкторских работ, так и для промышленного тестирования изделий различного назначения.

Характеристики

Номин. толкающее усилие (Синус/ШСВ), Н: 1000

Диапазон рабочих частот, Гц: 1-6000

Масса арматуры, кг: 1.5

Диаметр арматуры, мм: 120

Масса стенда, кг: 180

Максимальное перемещение (пик-пик), мм: 25

Максимальное ускорение (без нагрузки), g: 60

Максимальная скорость, м/с: 1.2

Максимальная статическая нагрузка, кг: 50

Габариты вибростенда: 370x460x500

Наименование усилителя: PA122E

Масса усилителя, кг: 35

Габариты усилителя: 430x365x160

Наименование вентилятора охлаждения: B401D

Мощность вентилятора охлаждения, кВт: 0,4

Габариты вентилятора охлаждения, мм: 500x630x850

Масса вентилятора охлаждения, кг: 15

Характеристики электропитания: 1 фаза, 220V±10% 50Гц

Ориентировочное энергопотребление, кВт: 2

Наименование вибросистемы: EV101

Наименование вибростенда: A01S12

Номин. толкающее усилие, кгс: 100

Номин. толкающее усилие (Удар), Н: 2000

Виды испытаний

Синусоидальная вибрация с постоянной частотой или развёрткой частоты (Sine)
Поиск и удержание резонанса (RSTD)
Случайная широкополосная вибрация (ШСВ) с контролируемой формой спектра (Random)
Наложение синусоидальных вибраций на ШСВ (Sine-on-Random)
Наложение узкополосных случайных вибраций на ШСВ (Random-on-Random)
Наложение синусоидальных вибраций на синусоидальную вибрацию (Sine-on-Sine)
Наложение синусоидальных вибраций и ШСВ на ШСВ (Sine-and-Random-on-Random)
Классический удар (Shock)
Виброудар
Имитация стрелково-пушечного воздействия
Синтезированный импульс с заданным спектром ударного отклика (SRS)
Задаваемый пользователем импульс (TTH)
Режим воспроизведения полевых (записанных) данных (FDR)
Спектр усталостного повреждения (FDS)
Контроль эксцесса (Kurtosis)
Устранение нежелательных резонансов (Notching)
