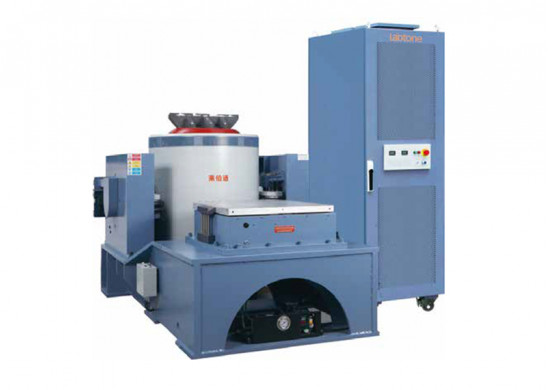

Вибросистема EV222 с вибростендом A20S34 — 22 кН, 1-3000 Гц

Производитель: Labtone

Номин. толкающее усилие (Синус/ШСВ), Н: 22000

Диапазон рабочих частот, Гц: 1-3000

Масса арматуры, кг: 22

Цена по запросу

Описание

EV222 обеспечивает 22 000 Н, ход 51 мм, ускорение 100 g и частоты 1–3 000 Гц. Арматура Ø 340 мм рассчитана на 400 кг, что делает модель популярной для испытаний батарейных модулей и промышленной электроники. Если нужна менее мощная система, обратите внимание на EV211; для большего выталкивающего усилия — EV232.

Характеристики

Номин. толкающее усилие (Синус/ШСВ), Н: 22000

Диапазон рабочих частот, Гц: 1-3000

Масса арматуры, кг: 22

Диаметр арматуры, мм: 340

Масса стенда, кг: 1900

Максимальное перемещение (пик-пик), мм: 51

Максимальное ускорение (без нагрузки), g: 100

Максимальная скорость, м/с: 2.0

Максимальная статическая нагрузка, кг: 400

Габариты вибростенда: 1080x920x1050

Наименование усилителя: LA24K

Масса усилителя, кг: 470

Габариты усилителя: 910x610x1150

Наименование вентилятора охлаждения: B7525

Мощность вентилятора охлаждения, кВт: 7.5

Габариты вентилятора охлаждения, мм: 900x680x1450

Масса вентилятора охлаждения, кг: 200

Характеристики электропитания: 3 фазы, 380В±10% 50Гц

Ориентировочное энергопотребление, кВт: 42

Наименование вибросистемы: EV222

Наименование вибростенда: A20S34

Номин. толкающее усилие, кгс: 2200

Номин. толкающее усилие (Удар), Н: 44000

Виды испытаний

Синусоидальная вибрация с постоянной частотой или развёрткой частоты (Sine)
Поиск и удержание резонанса (RSTD)
Случайная широкополосная вибрация (ШСВ) с контролируемой формой спектра (Random)
Наложение синусоидальных вибраций на ШСВ (Sine-on-Random)
Наложение узкополосных случайных вибраций на ШСВ (Random-on-Random)
Наложение синусоидальных вибраций на синусоидальную вибрацию (Sine-on-Sine)
Наложение синусоидальных вибраций и ШСВ на ШСВ (Sine-and-Random-on-Random)
Классический удар (Shock)
Виброудар
Имитация стрелково-пушечного воздействия
Синтезированный импульс с заданным спектром ударного отклика (SRS)
Задаваемый пользователем импульс (TTH)
Режим воспроизведения полевых (записанных) данных (FDR)
Спектр усталостного повреждения (FDS)
Контроль эксцесса (Kurtosis)
Устранение нежелательных резонансов (Notching)
