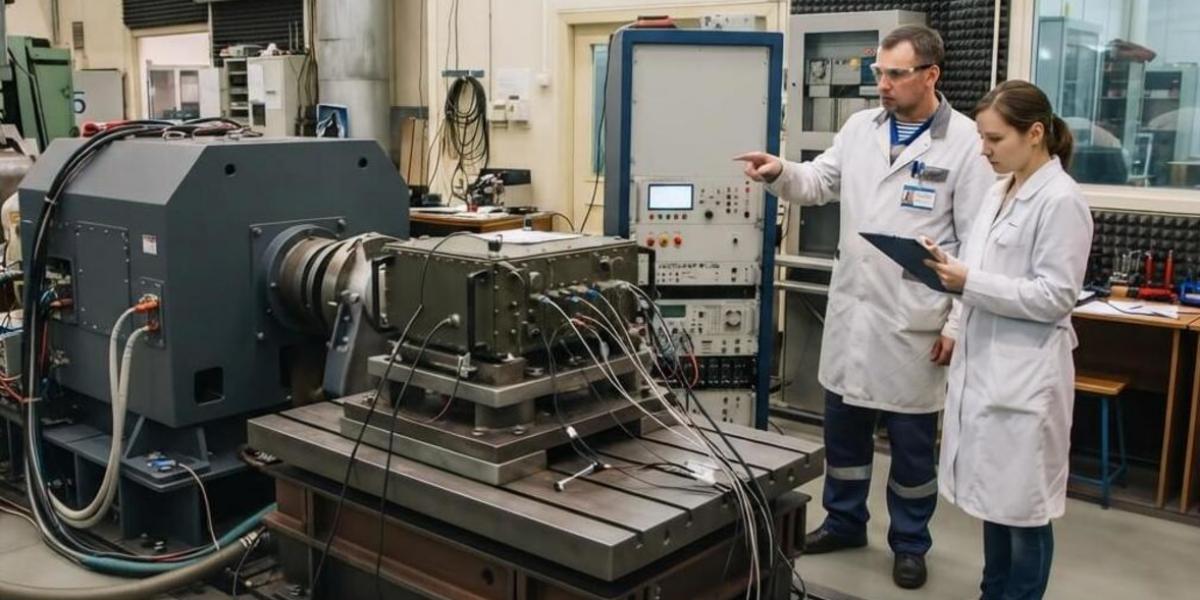

Вибростенды для радиоэлектронного оборудования (РЭО)

Для испытаний радиоэлектронной аппаратуры (РЭА) и другого радиоэлектронного оборудования подбирают не отдельный вибростенд, а систему под конкретное изделие и программу испытаний. В расчёт входят масса и габариты образца, оснастка, ускорение, диапазон частот, направление воздействия, режим испытаний и требования ПМИ.

КИРАНА ГРУПП подбирает виброиспытательные системы для печатных плат, электронных модулей, блоков, приборов и радиоэлектронной аппаратуры. В состав могут входить вибростенд, усилитель мощности, система управления, акселерометры, расширительный или скользящий стол и крепёжная оснастка.

Если ПМИ уже подготовлена, можно сразу передать её для расчёта. Если нет — достаточно исходных параметров изделия и требуемых режимов.

Какие изделия можно испытывать

На электродинамических вибростендах испытывают:

печатные платы и электронные сборки;
электронные модули;
блоки управления и питания;
датчики и измерительные приборы;
телекоммуникационное оборудование;
бортовую радиоэлектронную аппаратуру;
опытные образцы;
готовые приборы и системы в сборе.

Для небольших плат, датчиков и модулей часто достаточно настольного стенда. Для более тяжёлых блоков и аппаратуры применяют системы с воздушным или водяным охлаждением.

Настольные вибростенды для электроники Все электродинамические вибростенды

Что нужно для подбора стенда

Массы изделия недостаточно. Для расчёта нужны:

масса изделия;
габариты;
положение центра тяжести;
способ крепления;
масса оснастки;
диапазон частот;
требуемое ускорение;
виброперемещение;
режим — синус, случайная вибрация, удар;
длительность испытаний;
направление воздействия;
количество контрольных каналов;
требования ТЗ или ПМИ.

Часть данных может быть неизвестна на первом этапе. Для предварительного подбора достаточно того, что уже определено в проекте.

Как рассчитывается необходимое усилие

Толкающее усилие рассчитывают по полной подвижной массе, а не только по массе испытуемого изделия.

Учитываются:

изделие;
крепёжная оснастка;
расширительный или скользящий стол;
подвижная часть вибростенда.

После этого проверяют, обеспечивает ли выбранная система требуемые ускорение, частоту, перемещение и скорость в нужном режиме.

Поэтому два электронных блока одинаковой массы могут потребовать разных стендов. Например, из-за разной оснастки, ускорения или программы испытаний.

Расчёт выполняется по параметрам изделия и требованиям ПМИ.

Какой тип вибростенда подходит для РЭА

Настольные вибростенды

Используются для печатных плат, электронных компонентов, небольших модулей, датчиков и компактных приборов.

В каталоге представлены настольные электродинамические стенды с толкающим усилием от 20 до 1000 Н.

Настольные вибростенды

Вибростенды с воздушным охлаждением

Подходят для более тяжёлых электронных блоков, приборов и аппаратуры в сборе, когда возможностей настольной системы недостаточно.

Стенд можно комплектовать расширительным или скользящим столом, системой управления и необходимым количеством измерительных каналов.

Вибростенды с воздушным охлаждением

Вибростенды с водяным охлаждением

Применяются при больших нагрузках, значительной массе изделия и оснастки, а также в длительных испытательных программах.

Вибростенды с водяным охлаждением

Тип охлаждения и мощность стенда выбирают после расчёта. Само назначение изделия — «РЭА» или «электроника» — этого не определяет.

Режимы испытаний

В зависимости от ПМИ система может воспроизводить:

синусоидальную вибрацию;
широкополосную случайную вибрацию (ШСВ);
поиск резонансных частот;
удержание резонанса;
ударные воздействия;
длительные режимы виброустойчивости и вибропрочности.

Контроллер формирует заданный профиль и корректирует работу стенда по сигналам акселерометров обратной связи.

Системы управления виброиспытаниями

Оснастка и крепление изделия

Оснастка влияет и на результат испытаний, и на выбор стенда.

При её расчёте учитывают:

геометрию изделия;
точки крепления;
положение центра тяжести;
массу приспособления;
жёсткость конструкции;
собственные резонансы;
доступ к разъёмам и кабелям;
направление воздействия.

Для увеличения рабочей поверхности применяют расширительные столы. Для горизонтальных испытаний — скользящие столы.

Масса оснастки входит в расчёт требуемого толкающего усилия.

Оснастка и столы для вибростендов

Стандарты и ПМИ

Конфигурацию системы определяют требования конкретного изделия и программы испытаний.

Для радиоэлектронной и электротехнической продукции могут применяться:

ГОСТ 20.57.406-81;
IEC 60068-2-6 — синусоидальная вибрация;
IEC 60068-2-64 — широкополосная случайная вибрация;
MIL-STD-810;
другие отраслевые и корпоративные нормативные документы.

Наличие нужного режима у стенда само по себе не означает, что система подходит под конкретную ПМИ. Нужно проверить диапазон частот, ускорение, перемещение, нагрузку, длительность испытаний и возможности системы управления.

Состав виброиспытательной системы

В проект могут входить:

электродинамический вибростенд;
усилитель мощности;
система охлаждения;
контроллер;
акселерометры;
расширительный стол;
скользящий горизонтальный стол;
крепёжная оснастка;
программное обеспечение.

Комплектация зависит от изделия и программы испытаний. Универсального набора для всех задач РЭА нет.

Подбор и поставка оборудования

Для подготовки предложения можно передать готовые ТЗ и ПМИ либо исходные данные по изделию.

По ним специалисты КИРАНА ГРУПП:

рассчитывают необходимое толкающее усилие;
подбирают стенд и систему управления;
определяют требования к столам, датчикам и оснастке;
готовят спецификацию и технико-коммерческое предложение.

Проект также может включать поставку по России, пусконаладочные работы, обучение персонала и организацию первичной аттестации оборудования.

Отправить ТЗ или ПМИ

Пришлите программу испытаний или известные параметры изделия.

Мы проверим требования, рассчитаем необходимое усилие и предложим конфигурацию системы.

Частые вопросы

Можно ли выбрать вибростенд только по массе изделия?

Нет. Нужно учитывать массу оснастки и подвижных элементов, требуемое ускорение, диапазон частот, перемещение и режим испытаний.

Какой стенд подходит для печатных плат?

Для небольших плат и электронных сборок часто используют настольные стенды. Конкретную модель выбирают по массе изделия с оснасткой, ускорению, частотному диапазону и ПМИ.

Можно ли испытывать РЭА в горизонтальном направлении?

Да. Для этого система комплектуется скользящим горизонтальным столом, если его применение допускают характеристики выбранного стенда и требования ПМИ.

Можно ли подобрать систему по готовой ПМИ?

Да. По ПМИ можно определить необходимые режимы, ускорение, частотный диапазон, длительность и направления воздействия, а затем проверить подходящие конфигурации оборудования.

Что передать, если ПМИ ещё нет?

Массу и размеры изделия, известные режимы, диапазон частот, ускорение и другие исходные требования. Этого достаточно для предварительного расчёта.

Входят ли пусконаладка и обучение?

Могут входить. Состав поставки и работ определяется для конкретного проекта.
