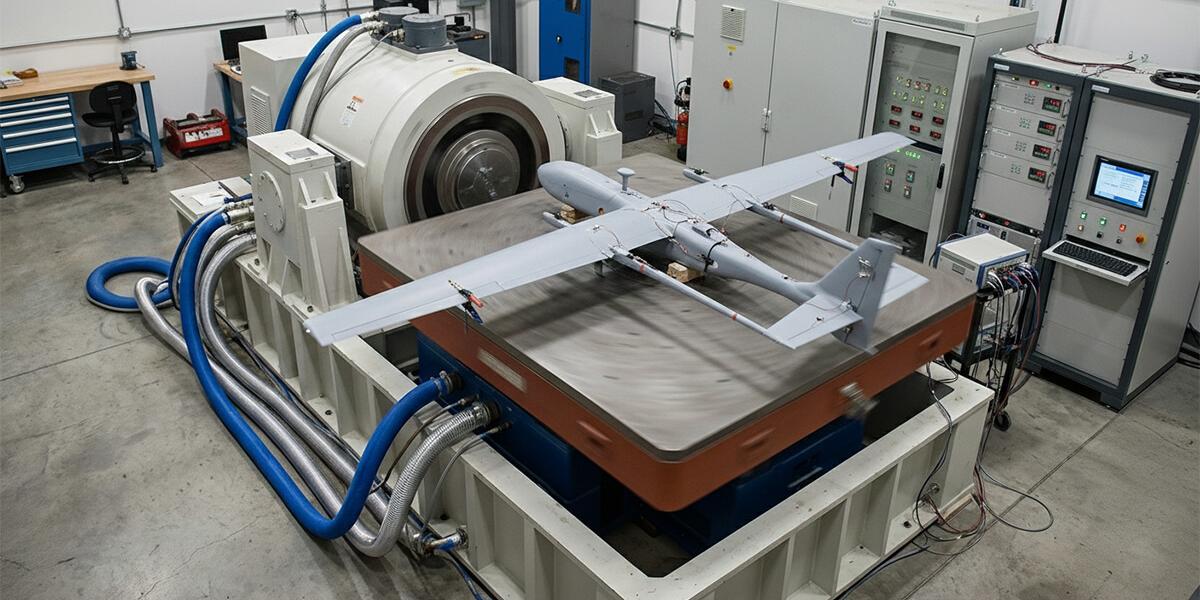

Вибростенды для испытаний БПЛА: полное руководство по выбору оборудования для тестирования дронов

С развитием беспилотных авиационных систем (БАС) вопросы их надежности и безопасности выходят на первый план. Вибрация — один из главных врагов электроники и механики. Она возникает при работе двигателей, вращении винтов, воздействии турбулентности и даже при транспортировке. Именно поэтому вибростенды для испытаний БПЛА стали обязательным элементом производственного цикла и сертификации.

В этой статье мы подробно разберем, какое оборудование применяется для виброиспытаний беспилотников, чем отличаются разные типы стендов и как выбрать решение под ваши задачи.

Зачем нужны виброиспытания беспилотников?

Прежде чем выбирать стенд, важно понять цели тестирования. Виброиспытания позволяют:

• 1. Выявить конструкционные недостатки: Найти слабые места в раме, узлах крепления и подвесах.

• 2. Проверить электронику: Убедиться, что полетный контроллер, навигационное оборудование и камера выдержат полетные нагрузки.

• 3. Оценить ресурс винтомоторной группы: Понять, как долго прослужат двигатели и воздушные винты.

• 4. Провести сертификацию: Подтвердить соответствие техники требованиям авиационных властей.

Основные типы вибростендов для испытания дронов

Современный рынок предлагает несколько типов решений. Выбор зависит от массы БПЛА, спектра частот, который необходимо воспроизвести, и типа проводимых испытаний.

---

Электродинамические вибростенды

Электродинамические вибростенды являются "рабочими лошадками" испытательных лабораторий по всему миру . Принцип их работы схож с устройством акустической системы: переменный ток в катушке, помещенной в магнитное поле, заставляет подвижную систему (стол) колебаться с заданной частотой и ускорением. Они обеспечивают высокую точность воспроизведения вибрации и широкий диапазон частот, что делает их универсальным инструментом для испытаний БПЛА.

Однако электродинамические вибростенды существенно различаются по конструкции, и ключевым признаком классификации является тип системы охлаждения. Именно он определяет область применения стенда, его мощность и допустимую продолжительность испытаний.

---

Настольные и малогабаритные вибростенды

Это компактные системы, которые часто являются подкатегорией стендов с воздушным охлаждением, но заслуживают отдельного упоминания из-за специфики применения в сфере БПЛА.

Настольные вибростенды

Конструкция и особенности: Легкие, часто переносные устройства, которые могут работать как в вертикальном, так и в горизонтальном положении. Некоторые построены на основе постоянных магнитов, что исключает необходимость во внешнем источнике питания для магнитного поля и снижает тепловыделение.

Технические характеристики:

• Выталкивающее усилие: От 20 Н до 1000 Н.
• Частотный диапазон: до 20 000 Гц.
• Максимальная нагрузка: До 10 кг.

Применение для БПЛА: Эти стенды идеально подходят для тестирования микро- и нано-БПЛА, печатных плат полетных контроллеров, датчиков (инерциальных измерительных блоков), небольших камер и элементов полезной нагрузки на ранних этапах разработки .

---

Вибростенды с воздушным охлаждением

Это самый распространенный тип стендов, представляющий собой золотую середину между компактностью и мощностью.

С воздушным охлаждением

Принцип охлаждения: Охлаждение происходит за счет продува воздуха через катушку виброгенератора с помощью встроенных или внешних вентиляторов.

Технические характеристики:

• Выталкивающее усилие: От 1 кН до 70 кН .
• Частотный диапазон: От 1 Гц до 6000 Гц .
• Максимальная нагрузка: До 1000 кг .

Преимущества:

• Простота эксплуатации и обслуживания.
• Не требуют внешних систем охлаждения (чиллеров).
• Оптимальное соотношение цены и производительности.

Особенности эксплуатации: Важно следить за чистотой вентиляционных отверстий и температурой окружающей среды. При работе в запыленных помещениях или при температуре выше +30°C эффективность охлаждения падает, что может потребовать снижения выходной мощности стенда .

Применение для БПЛА: Такие стенды применяются для испытаний БПЛА среднего класса, проверки авионики, электронных сборок, узлов подвеса и большинства стандартных задач по подтверждению надежности серийных изделий .

---

Вибростенды с водяным охлаждением

Это "тяжелая артиллерия" в мире виброиспытаний. Они предназначены для самых мощных и продолжительных тестов, когда требуется проверить крупногабаритные и тяжелые объекты.

С водяным охлаждением

Принцип охлаждения: Охлаждение катушки осуществляется жидкостью, циркулирующей по замкнутому контуру через внешний чиллер (охлаждающую установку).

Технические характеристики:

• Выталкивающее усилие: От 60 кН до 350 кН и выше.
• Частотный диапазон: до 3000 Гц .
• Максимальная нагрузка: До 5000 кг .

Преимущества:

• Способность работать с максимальной мощностью в течение длительного времени (непрерывные испытания) .
• Огромная грузоподъемность и выталкивающее усилие.
• Часто оснащаются гидростатическими подшипниками для компенсации огромных опрокидывающих моментов при тестировании массивных объектов .

Применение для БПЛА: Используются в аэрокосмической отрасли для испытаний крупных беспилотных аппаратов самолетного типа в сборе, включая проверку фюзеляжа, крыльев и систем вооружения/полезной нагрузки . На таких стендах проводят сертификационные испытания по военным и гражданским стандартам (MIL-STD-810, RTCA/DO-160 и др.) .

Сравнительная таблица типов электродинамических вибростендов

---

Многоосевые системы испытаний

Реальная вибрация в полете редко бывает однонаправленной. Дрон может испытывать нагрузки одновременно по нескольким осям. Именно для этого созданы многоосевые стенды.

Преимущества:

• Максимальное приближение к реальным условиям.
• Высокая скорость испытаний (не нужно поворачивать объект).
• Идеально подходят для тестирования сложной электроники и систем стабилизации камер.

---

Специализированные стенды для узлов БПЛА

Часто требуется проверить не весь аппарат целиком, а его критически важные компоненты.

• Стенды для испытания винтомоторных групп: Позволяют измерить тягу, вибрацию на разных оборотах и крутящий момент.
• Климатические камеры с вибростендом: Сочетают вибрацию с воздействием температуры и влажности для проверки работы дрона в экстремальных условиях.

---

Модальные вибростенды

Если электродинамические стенды нужны для того, чтобы проверить изделие на прочность (ресурсные испытания), то модальные стенды служат противоположной цели — они помогают понять "душу" конструкции и не дать ей разрушиться. Это отдельный класс оборудования, который критически важен на этапе проектирования и доводки опытных образцов БПЛА.

Модальные вибростенды

В отличие от классических вибростендов, где объект жестко крепится к столу, модальные стенды никогда не устанавливают на себя испытуемый объект. Они сами крепятся к конструкции с помощью тонких стержней (стрингеров) и возбуждают в ней колебания, в то время как сам объект (крыло, фюзеляж или целый дрон) подвешен на мягких тросах для имитации свободных граничных условий.

Основная задача модальных испытаний:

• Поиск резонансов: Определение собственных частот и форм колебаний конструкции.
• Верификация расчетных моделей: Проверка соответствия цифровых моделей реальности.

Конструктивные особенности

Модальные вибростенды отличаются исключительной легкостью и компактностью. Они имеют сквозное отверстие в подвижной катушке, через которое проходит стрингер, соединяющий стенд с объектом. Это позволяет возбуждать конструкцию, не нагружая ее своей массой.

Технические характеристики

Модальные стенды могут работать на частотах до 20 000 Гц. Выходное усилие варьируется от 0,1 Н до 6,3 кН. Масса самых компактных моделей начинается от 4 кг, что упрощает перемещение по лаборатории.

Применение модальных стендов для БПЛА:

• Испытания несущих поверхностей: Проверка крыльев и пропеллеров на изгибные и крутильные колебания.
• Анализ авионики: Локальное тестирование плат полетных контроллеров для исключения паразитных резонансов.
• Крупногабаритные конструкции: Раскачка жестких и массивных элементов тяжелых БПЛА самолетного типа (для этого применяются мощные модальные стенды, способные развивать усилие более 5 кН).

Методология проведения испытаний

Процесс виброиспытаний БПЛА — это сложная инженерная процедура, состоящая из нескольких этапов.

Подготовка и закрепление: Корпус беспилотника фиксируется на столе вибростенда с помощью специальной оснастки. Для модальных испытаний объект подвешивается на мягких тросах.

Установка датчиков: На ключевые элементы крепятся акселерометры для сбора данных о колебаниях.

Задание режимов: Современные стенды могут воспроизводить:

• синусоидальную вибрацию (для поиска резонансов);
• случайную широкополосную вибрацию (имитация реального полета);
• ударные импульсы (имитация жесткой посадки).

Анализ результатов: С помощью анализатора колебаний регистрируются показания с датчиков, вычисляются собственные частоты конструкции, амплитуды перемещений и ускорений в различных точках.

---

Как выбрать вибростенд?

При выборе оборудования для испытаний БПЛА обратите внимание на следующие параметры:

Заключение

Инвестиции в качественные вибростенды для испытаний БПЛА — это вклад в репутацию производителя и безопасность полетов. Только пройдя полный цикл наземных вибрационных испытаний, можно быть уверенным, что беспилотник не развалится в воздухе и выполнит поставленную задачу.

Если классические вибростенды отвечают на вопрос "выдержит ли это?", то модальные отвечают на вопрос "почему это может не выдержать и как это исправить?". Современные тенденции таковы, что заказчики все чаще требуют предоставления протоколов испытаний. Поэтому наличие в лаборатории современного виброиспытательного оборудования становится не просто преимуществом, а необходимостью для выхода на серьезный рынок.

Нужна помощь в подборе вибростенда под ваши задачи? Свяжитесь с нами! Мы подберем оптимальное решение для испытаний ваших беспилотных аппаратов.
