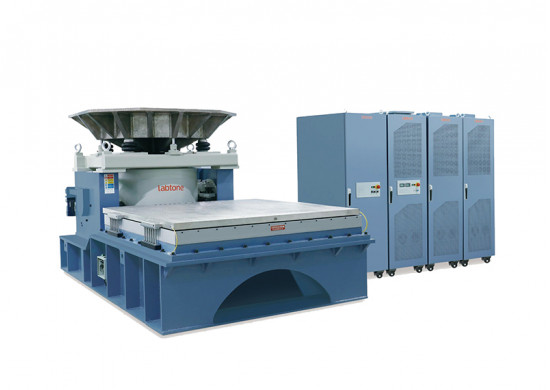

Вибросистема EVW3120 с вибростендом E120T55 — 120 кН, 1-2500 Гц

Производитель: Labtone

Номин. толкающее усилие (Синус/ШСВ), Н: 120000

Диапазон рабочих частот, Гц: 1-2500

Масса арматуры, кг: 90

Цена по запросу

Описание

EVW3120 с вибростендом E120T55 — универсальная вибросистема для испытаний, где нужен баланс: заметное усилие, широкий частотный диапазон и возможность работать с реальными изделиями, а не только с макетами. Диапазон 1–2500 Гц и номинальное усилие 120 000 Н (синус/ШСВ) подходят для виброиспытаний электрооборудования, приборов, телеком-блоков, автокомпонентов и промышленных модулей средней массы.

По динамике система закрывает типовые требования лабораторий и ОТК: перемещение до 76 мм (пик-пик), скорость до 2,0 м/с, ускорение до 100 g без нагрузки. Максимальная статическая нагрузка 1000 (2000) кг упрощает работу с оснасткой и крепёжными элементами, когда надо быстро менять конфигурации и запускать серии испытаний без долгой переналадки.

В составе — усилитель ELA120K и модуль охлаждения C01, питание 380V±10% 50Hz, ориентировочное энергопотребление 200 кВт. Для ударных программ доступно усилие (удар) 240 000 Н, поэтому EVW3120 подходит не только для синуса/ШСВ, но и для комбинированных видов испытаний. Запросите КП — поможем подобрать оснастку и режимы под ваш стандарт и массу с габаритами изделия, чтобы не переплачивать за избыточную систему.

Характеристики

Номин. толкающее усилие (Синус/ШСВ), Н: 120000

Диапазон рабочих частот, Гц: 1-2500

Масса арматуры, кг: 90

Диаметр арматуры, мм: 550

Масса стенда, кг: 6000

Максимальное перемещение (пик-пик), мм: 76

Максимальное ускорение (без нагрузки), g: 100

Максимальная скорость, м/с: 2.0

Максимальная статическая нагрузка, кг: 1000(2000)

Габариты вибростенда: 1660x1100x1380

Наименование усилителя: ELA120K

Масса усилителя, кг: 1800

Габариты усилителя: 910 X 1830 X 2050

Габариты вентилятора охлаждения, мм: 610x900x2000

Масса вентилятора охлаждения, кг: 280

Характеристики электропитания: AC 380V±10% 50Hz

Ориентировочное энергопотребление, кВт: 200

Наименование вибросистемы: EVW3120

Наименование вибростенда: E120T55

Наименования модуля охлаждения: C01

Номин. толкающее усилие, кгс: 12000

Номин. толкающее усилие (Удар), Н: 240000

Виды испытаний

Синусоидальная вибрация с постоянной частотой или развёрткой частоты (Sine)
Поиск и удержание резонанса (RSTD)
Случайная широкополосная вибрация (ШСВ) с контролируемой формой спектра (Random)
Наложение синусоидальных вибраций на ШСВ (Sine-on-Random)
Наложение узкополосных случайных вибраций на ШСВ (Random-on-Random)
Наложение синусоидальных вибраций на синусоидальную вибрацию (Sine-on-Sine)
Наложение синусоидальных вибраций и ШСВ на ШСВ (Sine-and-Random-on-Random)
Классический удар (Shock)
Виброудар
Имитация стрелково-пушечного воздействия
Синтезированный импульс с заданным спектром ударного отклика (SRS)
Задаваемый пользователем импульс (TTH)
Режим воспроизведения полевых (записанных) данных (FDR)
Спектр усталостного повреждения (FDS)
Контроль эксцесса (Kurtosis)
Устранение нежелательных резонансов (Notching)
